信号放大——聆听世界的精妙耳语

信号放大——聆听世界的精妙耳语

    你有没有想过：热电偶感知的0.1℃温差，会变成几微伏（百万分之一伏）的微弱电压，比蚂蚁的脚步声还难“捕捉”；昏暗光线下的光电二极管，输出电流只有纳安级别（十亿分之一安），细得像头发丝的影子。这些来自传感器的“悄悄话”，如果直接传给后续设备，就像在狂风暴雨里听人低语——根本无从分辨。而信号放大电路，就是那个给电子系统装“顺风耳”的神器，让这些精妙耳语被清晰听见。

一、为什么需要放大：从雪花飘落到能被听见的声音

    想象你在嘈杂的火车站，想听清人群中朋友的轻声呼唤；或者在深夜的实验室，想捕捉传感器发出的“纳米级信号”——没有放大，这一切都不可能。大多数传感器的原始电信号，微弱到超出想象：

    热电偶测量温差时，输出电压可能只有几微伏，相当于把1节干电池的电压分成100万份，取其中1份；光电二极管在月光下工作时，电流输出仅纳安级别，比家用空调的电流小100亿倍。这些“微弱信号”面临三重“生死考验”：

    量级太小：就像用手指去推一头成年大象，哪怕使出全身力气也难以让它挪动分毫。传感器输出的几微伏电压、纳安电流，对于后续的模数转换器（ADC）等设备来说，能量实在太微弱了——这些设备都有自己的“启动门槛”，微弱信号根本达不到触发工作的标准，最终就像对着空旷的山谷轻声说话，没有任何设备能“听见”并回应，整个信号处理流程也就无法继续推进；

    信噪比低：信号本身的强度可能比电路内部固有的热噪声还要微弱，这种场景就像在喧闹的菜市场里和人说悄悄话——周围满是商贩的叫卖声、顾客的讨价还价声、车辆的鸣笛声，这些杂乱的声音（对应电路热噪声）盖过了原本就轻柔的话语（对应传感器信号），别说精准分辨内容，能不能察觉到有人说话都成问题，严重时真实信号会被噪声完全淹没，根本无法提取；

    易受干扰：在信号传输过程中，周围环境里的电磁干扰堪称“隐形杀手”——手机通话时产生的无线电波、工厂里大型设备运转时的电磁辐射、电线通电时的工频干扰等，都会主动“找上门来”。由于原始信号本身极其微弱，几乎没有抵抗干扰的能力，这些干扰信号会轻松混入其中，把原本纯净的原始信号“污染”得面目全非，就像一杯清水里滴入了墨汁，再也无法还原原本的清澈。

    信号放大的核心，就是给这些“悄悄话”装个“扩音器”，让它变大、变清晰，既能被后续设备识别，又能抵御干扰的侵袭。这一点在医疗诊断领域尤为关键，比如西电陈雪利教授团队研发的白血病智能诊断平台，就需要通过表面增强拉曼光谱（SERS）技术将脑脊液中白血病细胞的微弱分子信号放大6-8个数量级（相当于把信号放大百万到亿倍），才能让AI算法精准捕捉到疾病“指纹”，实现5分钟内96.13%的诊断准确率。如果没有高效的信号放大技术，这些藏在微量样本里的疾病信号会直接被噪声淹没，导致漏诊或误诊。

二、放大的核心技术：运算放大器的精妙舞蹈

    如果说信号放大是一场“声音魔术”，那运算放大器（Op-Amp）就是这场魔术的核心“魔术师”。这个看似小巧的电子器件，实则在进行着精密的“数学舞蹈”，把微弱信号精准放大。

基本放大配置：精准的“倍数游戏”

    运算放大器最基础的工作，就是按固定倍数放大信号，核心公式是 V_out = (1 + R2/R1) × V_in。但这不是简单的“乘以一个数”：

    比如想把1mV的信号放大100倍，变成100mV，就需要搭配精度极高的电阻R1和R2。它们的阻值比例必须精准，而且温度变化时，阻值变化也要保持一致——不然夏天放大100倍，冬天变成105倍，信号就“失真”了，好比扩音器把“你好”说成了“你好呀”，意思虽近，却不是原始信息。

输入阻抗的艺术：不打扰的“倾听者”

    理想的放大器，应该像一个安静的倾听者：只认真听信号，不打扰说话的人。这就要求它的输入阻抗必须足够高，通常要达到兆欧级别（1兆欧=100万欧姆），带来两个关键好处：

    从传感器“借”的电流小于1微安，几乎可以忽略不计，不会影响传感器的正常工作——就像轻轻搭着朋友的肩膀说话，不会让他分心；

    能完整保留传感器的原始输出，不会因为“取用”信号而导致信号变形，确保放大的是“原汁原味”的信息。

共模抑制比（CMRR）的重要性：抗干扰的“防火墙”

    真实世界里的干扰无处不在，而且大多是“共模干扰”——就像同时在你的左耳和右耳播放杂音，很难分辨。比如医疗设备的心电图传感器，会受到人体自身的电磁辐射、周围电线的干扰，这些干扰会同时出现在信号线和地线上。

    而好的差分运算放大器，自带“抗干扰防火墙”——共模抑制比（CMRR）能达到120dB以上，相当于能把100万倍的干扰信号“过滤掉”。它只放大两个输入端之间的“有效信号差值”，对同时出现的干扰信号“视而不见”。这对于心电图、脑电波监测等医疗设备至关重要，一旦干扰没过滤掉，可能会导致医生误判病情。在航天领域，这种抗干扰能力更是生死攸关，德州仪器为航天器设计的LMP7704-SP耐辐射运算放大器，就是通过高CMRR设计，在强辐射环境下精准放大光电二极管的微弱电流信号，保障太空探测设备的正常工作。

三、现代放大技术的演进：更智能的“放大神器”

    随着技术发展，放大器不再是“固定倍数的扩音器”，而是进化成了能“随机应变”的智能设备，适配不同场景的需求。

可编程增益放大器（PGA）：会“变倍数”的高手

    它就像一个能自动调节音量的扩音器，通过数字信号控制，动态调整放大倍数：

    当传感器输出微弱信号时（比如几微伏级别），它会自动将增益拉满至1000倍，把微弱信号放大到模数转换器（ADC）可识别的有效范围；

    当信号强度适中时（比如几十毫伏），增益会自动调整为100倍，刚好适配后续设备的输入要求，避免信号因过大而“溢出”失真；

    当信号较强时（比如几百毫伏），增益则会降至10倍，既能保证信号被完整采集，又能确保输出精准无失真。

    这种“自适应放大”，在智能车竞赛的电磁导航系统中得到了完美应用。竞赛车辆需要采集150kHz的高频导航信号，信号幅度变化极大，研发人员选用MCP6S22可编程增益放大器，通过单片机控制实现1-32倍的增益调节，既能精准放大微弱的导航信号，又能避免强信号溢出，最终实现了稳定的导航定位。在日常的智能锁设备中，这种技术也很常见，国产音频编解码器SC2601就内置了可编程增益放大器，能根据环境噪声自动调整增益，在嘈杂环境下也能清晰捕捉用户的语音指令，同时降低静态功耗，延长电池续航。

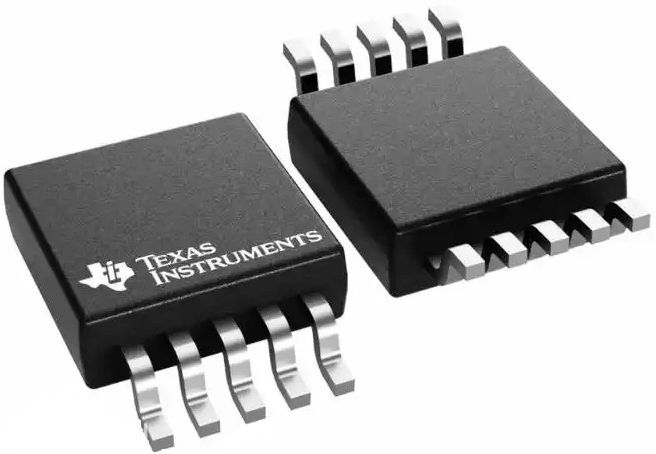

可编程增益放大器

仪表放大器（INA）：传感器的“专属搭档”

    专门为传感器设计的“定制款放大器”，堪称传感器的“最佳拍档”，特点十分鲜明：

    输入阻抗极高（超过1GΩ，也就是1000兆欧），几乎不会损耗传感器输出的微弱信号；

    共模抑制比（CMRR）大于100dB，抗干扰能力尤为出色，特别适配工业强电磁、医疗精密监测等复杂场景；

    输入偏置电流小于1nA（十亿分之一安），对传感器输出的微小信号几乎不会产生干扰；

    自带电磁干扰滤波器，能提前过滤掉部分干扰，让信号更纯净。

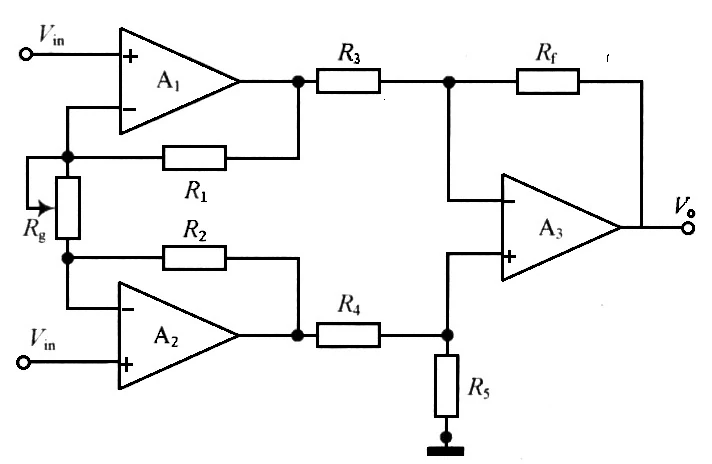

仪表放大器典型结构

四、实际应用中的挑战与对策：让放大更精准

    真实场景中，放大信号可不是“调个倍数”那么简单，会遇到各种问题，工程师们也有对应的“破解妙招”。

噪声优化：给信号“降噪”

    信号放大时，电路本身的热噪声、电阻的约翰逊噪声也会被放大，就   像扩音器放大说话声的同时，也放大了背景的电流声。对策有三个：

    选用低噪声结型场效应管作为输入级，从源头降低电路自身的噪声；

    选用匹配低噪声特性的精密电阻，有效抑制电阻自身的约翰逊噪声；

    在电路板布局与布线阶段，避开电线交叉设计、远离电磁干扰源，减少电磁耦合引入的额外噪声。

动态范围扩展：突破“放大极限”

    有些信号不仅微弱，还可能有较大的波动，普通放大器容易“跟不上”。工程师们用两种技术突破极限：

    自动归零技术：在信号采样的间隙，测量放大器自身的失调电压，然后在放大时补偿掉，相当于“校准尺子”，让测量更准；

    斩波稳定技术：通过调制和解调，让信号避开放大器的“噪声敏感区”（1/f噪声区域），减少低频噪声的影响。

工业级与极端环境设计案例

    以工业压力传感器为例，看看放大技术如何落地：

    传感器原始信号：0-10mV（对应0-10MPa的压力），微弱到几乎无法直接使用；

    第一级放大：用仪表放大器INA129，把增益调到1000倍，信号变成0-10V，达到ADC的输入标准；

    第二级处理：用隔离放大器，防止工业现场的地环路干扰，避免信号被“污染”；

    最终效果：测量精度达到0.05% FS（满量程的万分之五），能在-40℃~125℃的极端环境下稳定工作，适配工业生产线的严苛需求。

    而在航天领域，放大技术面临着更严峻的考验。航天器上的UV光谱仪需要通过光电二极管捕捉宇宙中的微弱光信号，这些信号电流仅0-20μA，同时还要承受100krad的电离辐射。工程师选用耐辐射的LMP7704-SP运算放大器设计跨阻放大电路，通过精准计算反馈电阻和电容参数，实现115kV/A的跨阻增益，同时保证125kHz的带宽，在强辐射、单电源供电的极端条件下，依然能稳定输出0.2-2.5V的精准信号，为太空科学探测提供可靠数据。

五、未来展望：智能放大的新可能

    放大技术还在不断进化，未来的放大器会更智能、更节能、更适配智能时代的需求：

    自校准放大器：内置温度传感器和校准算法，能实时监测环境温度、自身性能变化，自动调整参数，始终保持最高精度；

    神经形态放大：模仿人类神经系统的自适应特性，能根据信号的频率、幅度自动调整放大策略，就像大脑一样“灵活应变”；

    能量收集放大器：专为无线传感器节点设计，功耗极低，还能收集环境中的微弱能量（如光能、热能）自给自足，适合偏远地区、无人值守的场景。

    在医疗领域，未来的放大技术还将与AI深度融合，就像白血病诊断平台那样，通过智能放大电路与算法的协同优化，进一步提升微弱生物信号的提取精度，让早期癌症、神经疾病等更难察觉的疾病信号被精准捕捉，为精准医疗提供更强支撑。

    信号放大电路虽小，却是连接微观物理变化与宏观数字世界的“第一座桥梁”。它把传感器的“精妙耳语”放大成“清晰话语”，为后续的数字化处理、智能分析奠定基础。每一次放大技术的进步，都让我们更清晰地聆听世界的细微变化，解锁更多科技应用的可能。
