调制的本质——突破物理桎梏的信号“变身”艺术

信号的调制与解调（上）：调制的本质——突破物理桎梏的信号“变身”艺术

    当我们用手机拨通视频通话，当收音机传出清晰的音乐，当卫星将太空观测数据传回地球，背后都藏着一个关键操作——调制。在数字智能时代，我们早已习惯信息的即时远距离传输，却很少思考：原本“步履蹒跚”的低频有用信号，为何能跨越山海？答案就在于调制技术的“变身魔法”——它为低频信号装上高频“翅膀”，突破物理限制，成为信息传播的技术基石。这篇文章，我们先揭开调制的基础逻辑，详解模拟调制的精准原理，回望模拟通信时代的技术奠基之路。

一、为什么必须调制？三个绕不开的物理难题

    我们日常的有用信号，无论是人耳可闻的音频（20Hz - 20kHz），还是传感器采集的温度、压力数据（DC-10kHz），都属于低频信号。这些信号若直接无线传输，会遭遇三个“致命瓶颈”，而调制正是破解这些难题的核心方案：

1. 天线尺寸的物理极限：低频信号的“远行枷锁”

    信号要通过天线有效辐射，必须满足“天线长度≈信号波长/4”的物理规律——这是电磁辐射的基础原理，无法突破。我们通过精准计算就能看清差距：

• 20Hz音频信号：波长λ=光速c/频率f(3×10⁸m/s÷20Hz)=15000km，相当于地球赤道周长的3/4，如此巨大的天线完全无法制造；

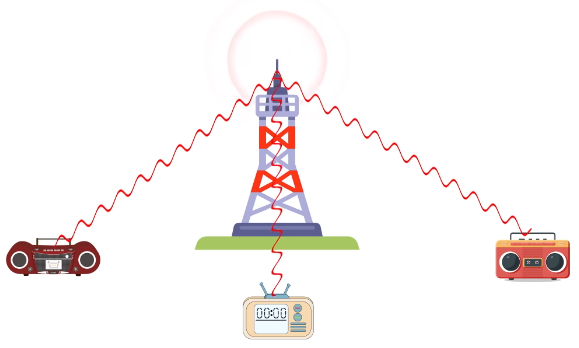

• 1MHz无线电信号：波长λ = 3×10⁸m/s ÷ 10⁶Hz = 300m，搭建300米高的广播塔即可实现有效辐射，这也是早期中波广播的技术基础，比如北京中央广播塔的高度就接近300米，正是为适配中波信号辐射设计。

    调制的核心作用之一，就是将低频有用信号“加载”到高频载波上，让信号适配可实现的天线尺寸——就像给徒步旅行者配备越野车，让原本无法跨越的距离变得可行。这里的“加载”并非简单叠加，而是通过改变高频载波的某一参数（幅度、频率、相位），将有用信号的信息“编码”到载波中，这个编码过程就是精准的调制过程。比如我们说话的声音（低频），通过麦克风转换成电信号后，必须经过调制加载到高频载波上，才能通过手机天线发射出去，实现远距离通话。

2. 频谱资源的高效利用：避免“交通拥堵”的关键设计

    频谱是有限的公共资源，如同城市里的公路。若所有低频信号都挤在低频段传输，就会出现严重的“串台”干扰——就像多条车道的车辆混行，无法分辨。调制技术通过“频分复用”机制，为不同信号分配专属的高频“车道”（载波频率），实现频谱的有序利用：

• FM广播：专属88 - 108MHz频段，相邻电台间隔200kHz，确保不同节目信号互不干扰，比如我们在车内切换FM93.8和FM101.1两个电台时，能清晰听到不同节目，正是得益于这种频段划分；

• WiFi 2.4GHz频段：划分为14个独立信道，信道间隔5MHz，家庭中使用的路由器若遇到信号卡顿，切换信道后往往能恢复流畅，就是因为避开了邻里路由器的信道冲突。

3. 抗干扰能力的本质提升：高频信号的“天然优势”

    低频信号的抗干扰能力极差，如同轻声细语易被噪音淹没；而高频信号的频率特性使其更容易通过滤波电路实现“选择性接收”——就像在嘈杂环境中，我们能精准捕捉到特定频率的口哨声。比如在工厂车间，电机运转产生的低频噪音会干扰很多设备，但车间里的对讲机采用高频信号传输，就能穿透噪音实现清晰通话；此外，高频信号的辐射效率更高，能在相同发射功率下实现更远的传输距离，这也是卫星通信、远距离广播均采用高频载波的核心原因。

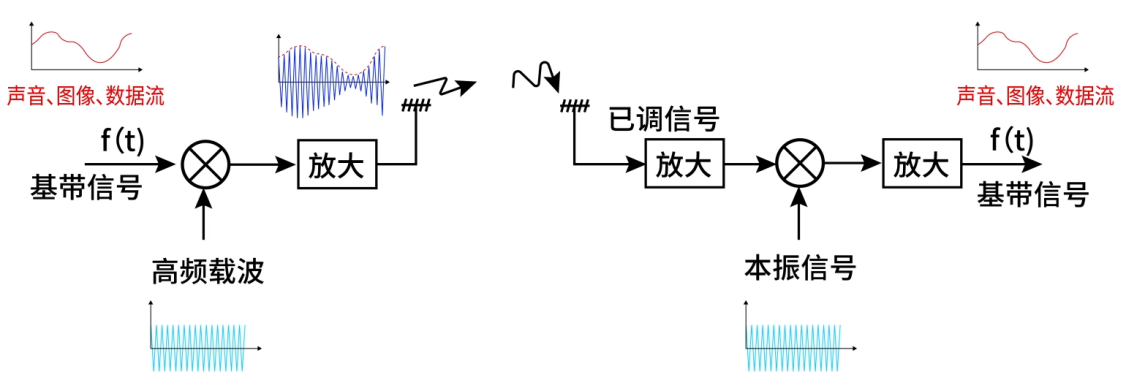

信号的调制解调

二、精准解析：模拟调制的核心原理与过程

    模拟调制是调制技术的“开山鼻祖”，核心逻辑是“将低频模拟信号的变化，精准映射到高频载波的某一参数（幅度、频率、相位）上”。它就像用不同的笔法在宣纸上作画，虽技法不同，但都能精准传递信息的变化细节。以下是三种经典模拟调制的精准过程解析，搭配日常场景案例帮助理解：

幅度调制（AM）：幅度随信号同步起伏的“精准映射”

    AM的核心是“载波幅度与调制信号（低频有用信号）的瞬时值精准同步变化”，其数学模型为：s(t) = Ac[1 + m·m(t)]·cos(2πfc t)，其中各参数的物理意义与调制过程的精准细节如下：

• 参数定义：Ac为载波初始幅度，fc为载波频率，m(t)为调制信号（如音频），m为调制指数（取值0-1，决定幅度变化的深度）；

• 调制过程：当m(t)为正向峰值时，载波幅度达到最大值Ac(1+m)；当m(t)为负向峰值时，载波幅度降至最小值Ac(1-m)；当m(t)=0时，载波保持初始幅度Ac，形成“包络线”与调制信号完全一致的AM波形；

• 关键注意点：调制指数m必须控制在0-1之间，若m>1，会导致“过调制失真”——此时载波幅度会出现零点裁剪，还原信号时产生严重失真，这是AM调制电路设计的核心禁忌；

• 带宽特性：AM信号的带宽B = 2fm（fm为调制信号的最高频率），例如传递20kHz音频信号时，需占用40kHz的频谱宽度，频谱效率较低。

    AM的优势是电路实现简单（仅需二极管、电容、电阻即可搭建基础调制电路），成本低廉；缺点是抗干扰能力差——外界的幅度型干扰（如雷电、电机辐射）会直接叠加在载波幅度上，导致还原信号失真。如今，AM仍用于中波广播（530 - 1700kHz），比如我们在农村地区使用的简易收音机，接收的就是AM信号，遇到雷雨天气时信号会变得杂乱，就是因为雷电产生的幅度干扰影响了AM解调。

幅度调制（AM）

频率调制（FM）：频率随信号精准偏移的“动态调整”

    FM的核心是“载波频率随调制信号的瞬时值精准偏移”，而非幅度变化，其数学模型为：s(t) = Ac·cos[2πfc t + 2πkf ∫m(τ)dτ]，调制过程的精准细节的如下：

• 核心参数：kf为频率灵敏度（单位Hz/V，代表单位电压的调制信号能引发的载波频率偏移量），∫m(τ)dτ是调制信号的积分，反映频率偏移的累积效应；

• 调制过程：当m(t)为正向峰值时，载波频率达到最大值fc + Δf（Δf = kf·|m(t)|max，称为最大频率偏移）；当m(t)为负向峰值时，载波频率降至最小值fc - Δf；当m(t)=0时，载波频率保持fc不变，频率偏移量与调制信号的瞬时值成正比；

• 抗干扰优势：由于FM信号的信息承载在频率上，而非幅度上，外界的幅度型干扰可通过限幅电路直接过滤（限幅电路能将信号幅度钳位在固定值，不影响频率变化），因此FM的抗干扰能力远超AM，音质更清晰（可传递30Hz - 15kHz全频段音频）。

    FM广泛应用于调频广播（88 - 108MHz）、模拟电视伴音等场景。生活中最常见的就是车载FM收音机，即使车辆在颠簸的路面行驶，周围有发动机噪音、其他车辆的电磁干扰，仍能清晰听到广播节目，这就是FM抗干扰能力强的直观体现；早期的模拟电视伴音也采用FM调制，确保观众在观看画面的同时，能听到清晰的声音。

频率调制（FM）

相位调制（PM）：相位随信号精准偏转的“隐性编码”

    PM与FM同属“角度调制”，核心是“载波相位随调制信号的瞬时值精准偏转”，数学模型为：s(t) = Ac·cos[2πfc t + kp·m(t)]（k_p为相位灵敏度，单位rad/V）。其调制过程的关键是：相位偏转量Δφ = kp·m(t)，与调制信号的瞬时值直接相关，而非积分关系——这是PM与FM的核心区别。

    PM在模拟通信中应用较少（相位变化不易被直接感知），但在数字通信中成为核心基础。不过早期的模拟对讲机中，部分机型采用PM调制实现短距离通信，比如工地、商场使用的老式对讲机，其信号传输稳定、不易受幅度干扰，正是借助了PM调制的特性；而数字通信中，PSK（相移键控）技术就是PM调制的数字化延伸，用不同的相位偏转量代表0和1，为数字调制技术的发展奠定了原理基础。

模拟调制——信息传播的技术奠基与时代价值

    模拟调制技术虽已不是当前通信的主流，却完成了“让信号跨越物理限制”的开创性使命。从早期的中波广播到调频电台，从模拟电视到第一代移动通信（1G），模拟调制用简单可靠的原理，首次实现了信息的远距离无线传播，打破了地域对信息交互的束缚，为人类社会进入信息时代奠定了技术基础。在数字技术飞速发展的今天，模拟调制的核心逻辑——“参数映射”“频分复用”仍在沿用，它不仅是通信技术的“源头活水”，更为信号处理领域积累了核心的参数映射与频分复用技术经验，这些宝贵的技术积累，也为后续数字调制技术的革新奠定了关键基础。
