信号的调制与解调（中）：数字调制——智能时代的高效编码与频谱革命

    随着数字技术的崛起，通信需求从“能传递”升级为“高效、精准、大容量”——模拟调制技术的频谱效率低、抗干扰能力有限等短板逐渐凸显，数字调制技术应运而生。数字调制将有用信息转化为0和1的数字代码，通过对高频载波参数的精准数字化控制，实现了信息传输效率的飞跃，成为5G、WiFi、卫星通信等现代通信技术的核心。对此，让我们一起聚焦数字调制技术的革新脉络，解析其核心原理，结合日常探寻数字时代频谱高效利用的秘密吧。

一、数字调制的核心逻辑：用“离散状态”实现精准编码

    与模拟调制的“连续参数变化”不同，数字调制的核心是“将数字信号的离散状态（0和1），精准映射到载波的离散参数状态上”。就像用摩尔斯电码的“点”和“划”传递信息，数字调制用载波的不同离散状态（如不同幅度、不同频率、不同相位）代表0和1，实现数字信息的无线传输。这种离散化的设计，不仅让信号更易抵抗干扰（离散状态不易被噪声模糊），更能通过“多状态编码”提升频谱效率——一个载波状态可代表多个比特的数字信息，这是数字调制超越模拟调制的核心优势。比如我们用微信发送文字消息，文字先转化为0和1的数字代码，再通过数字调制加载到手机信号中发射出去，接收方解调后还原为文字，整个过程高效且精准。

二、基础数字调制：0和1的简单编码方案

    基础数字调制技术直接将单个比特的0和1映射到载波的不同参数状态，原理简单、实现可靠，是数字调制的“入门级方案”，精准解析如下，搭配常见应用案例：

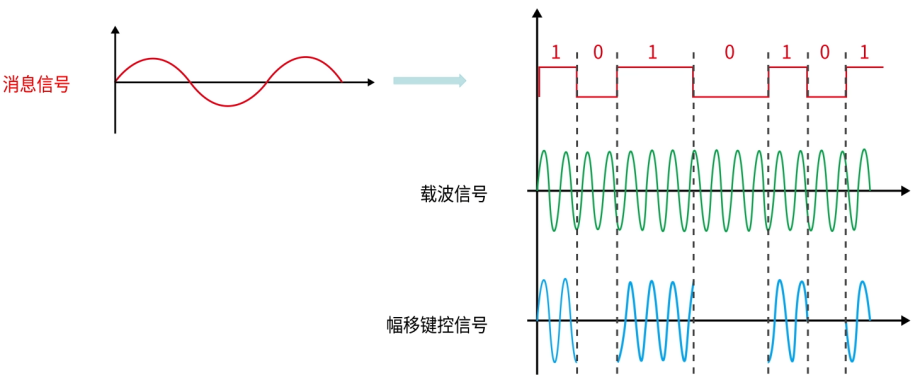

ASK（幅移键控）：用幅度的“有/无”代表0/1

    ASK是最基础的数字调制，其调制过程为：用“有高频载波”代表数字1，“无高频载波”代表数字0。例如：当传输1时，输出幅度为Ac的载波信号；当传输0时，输出幅度为0的信号（即无载波）。其数学模型为：s(t) = Ac·an·cos(2πfc t)（an为数字符号，1代表1，0代表0）。

    ASK的优势是电路实现最简单，成本极低；但缺点也极为明显——抗干扰能力差（幅度易受噪声影响），频谱效率低（1个符号仅代表1个比特）。生活中最常见的应用是早期的无线传呼机（BP机），传呼台向BP机发送数字代码时采用ASK调制，由于传呼信息简单、对速率要求低，ASK的简单性完全能满足需求；此外，部分简易的红外遥控器（如早期空调遥控器的辅助功能键）也采用ASK调制，实现低成本的数字信号传输。

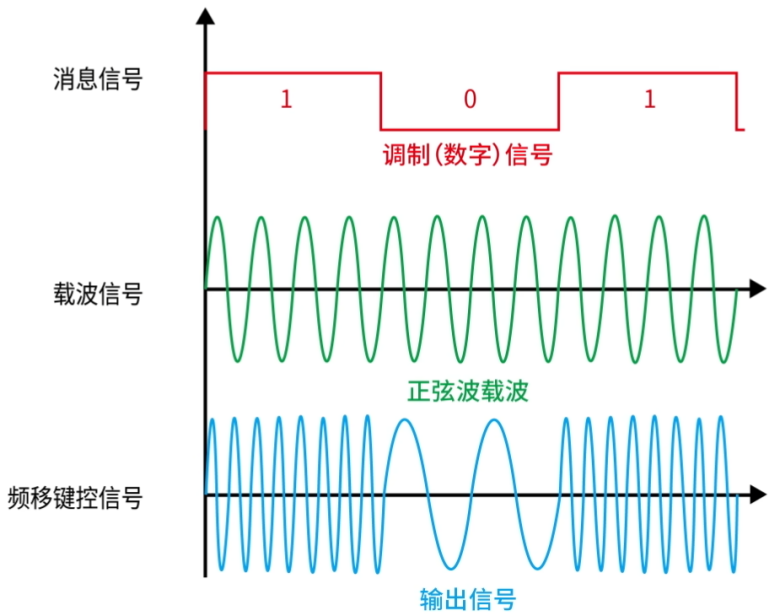

FSK（频移键控）：用频率的“高/低”代表0/1

    FSK的调制过程为：用两个不同频率的载波，分别代表数字0和1。其数学模型为：s(t) = Ac·cos(2πf0 t)（代表0）、s(t) = Ac·cos(2πf1 t)（代表1），其中f0和f1为两个不同的载波频率，且频率间隔需满足抗干扰要求（通常≥2fm，fm为数字信号的符号速率）。

    FSK的抗干扰能力优于ASK（频率变化不易受幅度噪声影响），实现难度适中，广泛应用于低速无线通信场景。比如我们日常使用的无线鼠标、键盘，大多采用FSK调制传输信号，确保在桌面环境中能稳定传输操作指令，不受周围其他电子设备的幅度干扰；此外，第二代物联网（2G IoT）的NB-IoT技术在低速传输模式下也会采用FSK调制，降低设备功耗，延长续航时间；儿童玩具的遥控器更是普遍使用FSK调制，成本低且能保证基本的传输稳定性。

PSK（相移键控）：用相位的“偏/转”代表0/1

    PSK是基础数字调制中性能最优的方案，其调制过程为：用载波的不同相位偏转量代表数字0和1，核心是“相位的离散变化”。最基础的BPSK（二进制相移键控）用“0°相位”代表0，“180°相位”代表1，数学模型为：s(t) = Ac·cos(2πfc t + φn)（φn为相位，0°或180°）。

    PSK的核心优势是：抗干扰能力强（相位变化受幅度噪声影响极小），频谱效率与ASK、FSK相当（1个符号代表1个比特），但解调需实现相位同步（需锁相环技术），实现难度略高。早期的卫星通信中，由于太空环境干扰复杂、信号衰减严重，PSK成为首选的调制方式，比如气象卫星向地面传输观测数据时，采用BPSK调制确保数据的可靠传输；此外，早期的数字电视信号传输、部分蓝牙设备的低速通信模式，也采用PSK调制技术。PSK是数字调制技术的核心基础，后续的高效调制技术均基于PSK发展而来。

三、高效数字调制：QAM与OFDM的核心突破

    随着通信需求的增长，基础数字调制的频谱效率已无法满足要求（1个符号仅传1个比特）。高效数字调制技术通过“多状态编码”“多载波并行传输”，实现了频谱效率的飞跃，成为现代通信的核心支撑，其精准原理如下，结合5G、WiFi等常见场景案例：

QAM（正交振幅调制）：幅度与相位的“联合编码”

    QAM的核心创新是“同时利用载波的幅度和相位两个参数进行编码”，通过“正交载波”实现两路信号的并行传输，在不增加频谱宽度的前提下，大幅提升传输效率。其精准调制过程如下：

• 正交载波生成：接收端生成两个相互正交的载波——同相载波I(t) = cos(2πfc t)，正交载波Q(t) = sin(2πfc t)（正交特性：∫I(t)Q(t)dt=0，确保两路信号叠加后互不干扰）；

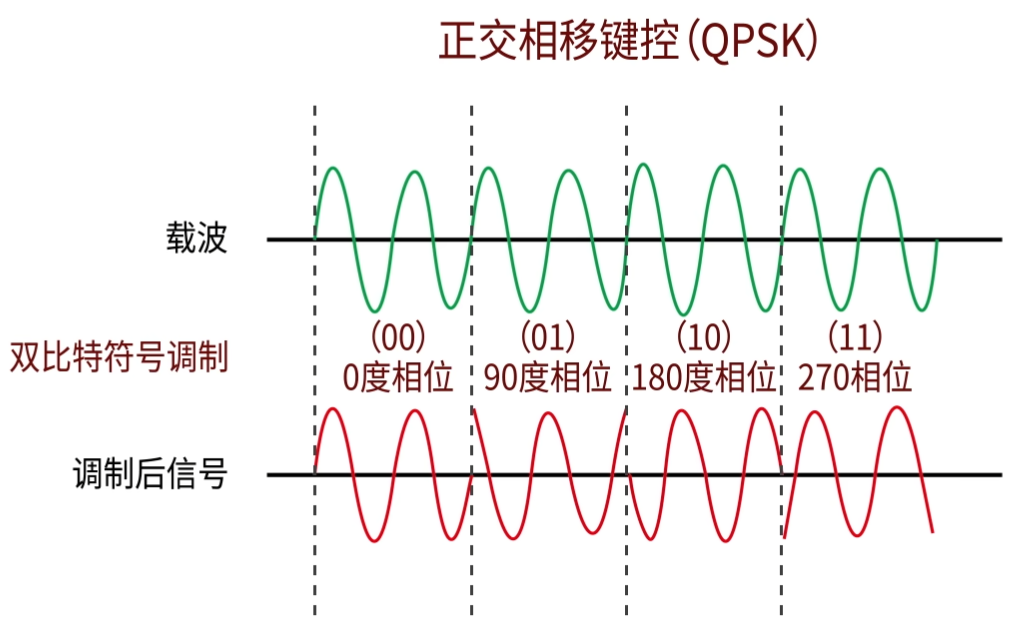

• 信号映射：将数字比特流拆分为两路并行的比特流（I路和Q路），每路比特流映射为对应的幅度值（mI(t)、mQ(t)），例如QPSK（4进制QAM）将2个比特一组（00、01、10、11）分别映射为I路和Q路的幅度值；

• 叠加传输：两路调制信号叠加形成最终QAM信号：s(t) = mI(t)·I(t) - mQ(t)·Q(t)（减号源于正交载波的相位关系，确保叠加后信号的相位正确性）。

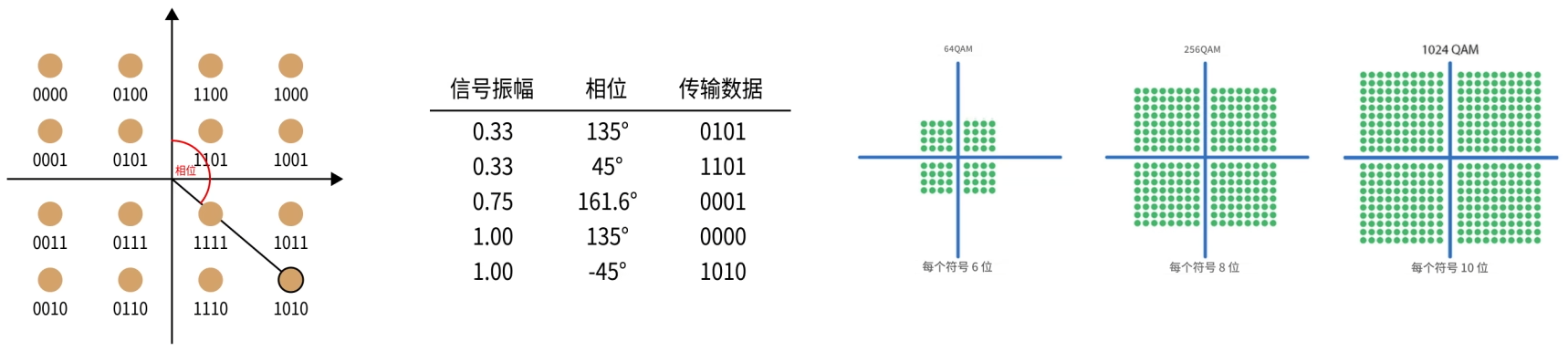

• QAM的效率通过“星座图”直观体现——星座图的每个点代表一个“幅度-相位”组合状态，对应一组数字比特：

• QPSK（4QAM）：4个星座点，2比特/符号，频谱效率2bit/s/Hz，用于4G LTE的基础覆盖场景，比如在郊区、农村等信号较弱的区域，手机会自动切换到QPSK调制，保证通信稳定；

• 16QAM：16个星座点，4比特/符号，频谱效率4bit/s/Hz，用于信号质量较好的城区场景，比如我们在城市中使用4G网络刷视频、聊微信，大多采用16QAM调制；

• 256QAM：256个星座点，8比特/符号，频谱效率8bit/s/Hz，用于5G、WiFi 6的高速传输场景，比如在家中连接WiFi 6下载高清电影，速度能达到几百Mbps，正是得益于256QAM调制的高效性；

• 1024QAM：1024个星座点，10比特/符号，频谱效率10bit/s/Hz，是5G-Advanced的核心调制技术，部分城市已试点5G-A网络，采用1024QAM调制实现10Gbps的峰值下载速率，下载一部4K电影仅需几秒。

OFDM（正交频分复用）：宽带传输的“并行高效方案”

    在高速宽带通信中，单载波调制易受“多径效应”影响（信号经墙壁反射、空气折射等多条路径传输，不同路径信号叠加导致失真）。比如我们在室内使用单载波调制的网络，信号经墙壁反射后可能出现卡顿、延迟，而OFDM技术通过“将宽带信道划分为多个窄带子载波，并行传输信号”，完美解决了这一问题，其精准调制过程如下：

• 子载波划分：将宽带信道划分为N个窄带子载波，子载波间隔Δf = 1/Ts（Ts为符号周期），确保子载波之间满足正交条件（避免子载波干扰）；

• 并行调制：将高速数字比特流拆分为N路低速比特流，每路比特流通过QAM等调制方式加载到对应的子载波上；

• 叠加传输：通过IFFT（逆快速傅里叶变换）将多路子载波信号叠加为一路OFDM符号信号，添加循环前缀（CP）消除多径效应导致的符号间干扰（ISI）；

• 接收解调：接收端通过FFT（快速傅里叶变换）将叠加信号分解为各路子载波信号，再分别解调恢复数字比特流。

    OFDM的核心优势是：抗多径效应能力强、频谱效率高、易于实现多用户复用（OFDMA）。如今，4G、5G、WiFi（802.11a/n/ac/ax）、数字电视（DVB-T）等主流宽带通信技术，均以OFDM为核心调制方案。比如我们在家中使用的WiFi 6路由器，采用OFDM调制技术，即使信号经过多面墙壁反射，仍能稳定传输高速数据；5G基站更是通过OFDM+OFDMA技术，实现多个用户的并行通信，大幅提升网络容量，满足多人同时使用5G网络的需求。OFDM是数字时代大容量信息传输的“基石技术”，支撑了我们日常的高速上网、高清视频通话等场景。

数字调制——智能时代的通信核心与效率革命

    数字调制技术的诞生，标志着通信技术从“模拟时代”迈入“数字时代”，实现了信息传输效率的跨越式提升。从4G的高速上网到5G的万物互联，从WiFi的家庭覆盖到卫星互联网的全球组网，数字调制技术（QAM、OFDM）是背后的核心支撑——它以“多状态编码”“并行传输”的创新逻辑，最大化利用有限的频谱资源，满足了智能时代对大容量、高速率、低延迟通信的需求。在数字经济蓬勃发展的今天，数字调制技术不仅是通信网络的“心脏”，更是支撑人工智能、物联网、元宇宙等新兴产业的基础保障。比如智能工厂中，设备之间的实时数据交互依赖5G的高效数字调制；元宇宙的沉浸式体验，需要通过高速数字调制实现海量数据的瞬时传输。它的不断进化（从QPSK到1024QAM），也推动了信号处理技术的持续迭代，为高效信息传输技术体系的完善提供了核心支撑，夯实了数字通信领域的技术根基。
