信号调理系统集成(上)——智能感知的“信号预处理基石”

发表时间:2026-04-01 16:11作者:北立传感


信号调理系统集成(上):信号调理基础原理——智能感知的“信号预处理基石”


    在智能设备遍布生活的今天,我们早已习惯了智能手表精准的心率监测、工业机器人灵敏的避障反应、气象站实时的环境数据反馈。但很少有人知道,这些设备感知世界的第一步——传感器捕获的原始信号,其实是“微弱而杂乱”的。信号调理系统,就是为这些原始信号“梳妆打扮”的核心环节,而其中的调制过程,更是决定信号能否精准传递的关键。


一、为什么必须进行信号调理?——单一环节优化无法实现系统最优

    传感器采集的原始信号(如温度、振动、光强对应的电信号),普遍存在三个问题:幅值微弱(微伏级到毫伏级)、信噪比低(夹杂大量电磁干扰噪声)、阻抗不匹配(传感器输出阻抗与后端处理器输入阻抗差异大)。直接将这样的信号传入处理器,就像让翻译官解读模糊不清的低语,必然导致数据失真、决策失误。

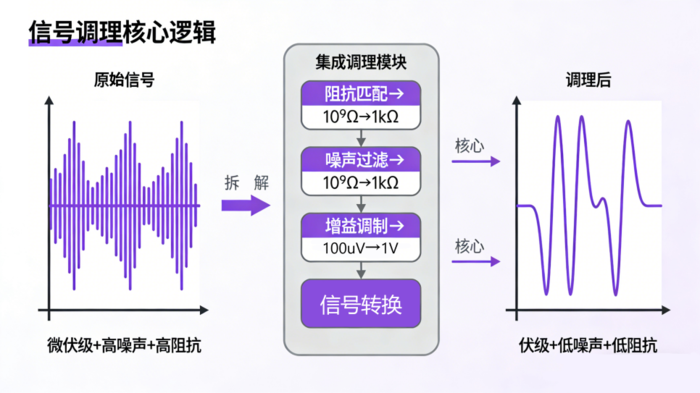

    现代智能传感器系统要实现精准感知,必须通过集成调理解决四大核心问题,这也是调制过程的前置设计逻辑:

  • 阻抗匹配链:调制传递的“顺畅通道” 传感器、放大器、滤波器、ADC(模数转换器)构成的信号链,必须实现阻抗的完美过渡。以压电传感器为例,其输出为高阻抗电荷信号(通常>10^9Ω),若直接连接低阻抗处理器,信号会在传输中严重衰减。因此,调制前需通过电荷放大器将高阻抗电荷信号转为低阻抗电压信号,完成阻抗匹配,为后续调制传递搭建顺畅通道。

  • 动态范围管理:调制的“幅值适配核心” 不同场景的传感器信号幅值差异极大:医疗PPG信号仅微伏级,工业电机振动信号可达伏级。调制过程需通过可编程增益放大(PGA)实现“自适应幅值调节”——对微弱信号精准放大,对强信号限幅抑制,确保从微伏级到伏级的信号都能无失真传递至ADC,避免小信号被噪声淹没、大信号溢出失真。

  • 噪声预算分配:调制的“纯净保障” 原始信号中的噪声(如电阻热噪声、电磁辐射干扰)会严重干扰调制精度。系统需提前规划各环节噪声容忍度,将调制核心环节(如前级放大)的噪声控制在最低水平。例如,采用低噪声放大器(LNA)作为调制前级,其噪声电压可低至1nV/√Hz以下,最大程度减少噪声对调制信号的污染。

  • 功率效率优化:物联网时代的调制刚需 对于电池供电的物联网传感器(如无线温湿度传感器),调制环节的功耗直接决定设备续航。因此,调制电路需采用“休眠-唤醒”动态工作模式,仅在信号采集时启动调制,空闲时进入nA级超低功耗休眠,平衡调制精度与功耗需求。


二、核心调制机制详解:从模拟调制到模数转换的精准传递

    信号调理的核心价值,在于通过精准调制将“物理信号-电信号-数字信号”的转化过程标准化、低失真化。其中,模拟调制是连接原始模拟信号与数字信号的关键桥梁,其技术细节直接决定信号传递的精度。

1. 模拟调制的核心类型与技术参数

    针对不同传感器信号特性,模拟调制主要分为三类,各有明确的技术适配场景:

  • 增益调制:幅值精准放大的核心手段 核心作用是将微弱模拟信号按固定比例放大,确保幅值达到ADC的最佳采样范围。采用可编程增益放大器(PGA)实现,关键技术参数包括:增益范围(1-128倍可调)、增益精度(±0.1%)、增益带宽积(GBW,如1MHz,决定放大信号的最高频率)。例如,医疗PPG信号幅值仅50μV,通过PGA将增益调至20倍,可将信号放大至1mV,刚好匹配后续ADC的输入范围(0-5mV)。

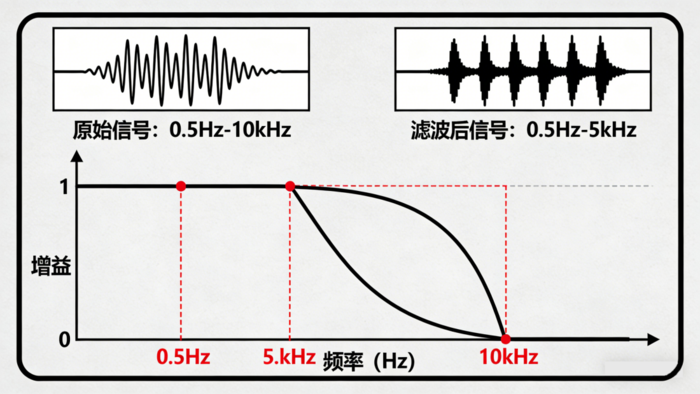

  • 滤波调制:噪声分离的“信号筛选器” 本质是通过频率调制分离有用信号与噪声,核心分为高通滤波、低通滤波、带通滤波三类。关键技术参数包括:截止频率(如高通滤波0.5Hz,过滤直流漂移噪声;低通滤波5kHz,避免高频干扰)、滤波阶数(如8阶贝塞尔滤波,确保通带内信号无相位失真)、纹波系数(<0.1dB,保证通带内信号幅值稳定)。以工业振动监测为例,压电传感器采集的信号包含0.5Hz-5kHz的有用振动信号和10kHz以上的电磁干扰,通过5kHz低通滤波调制,可精准保留有用信号,过滤高频噪声。

  • 电荷-电压调制:高阻抗信号的专属转化方案 针对压电传感器、电容式传感器等输出电荷信号的器件,需通过电荷放大器完成“电荷-电压”的调制转化。核心技术参数包括:电荷灵敏度(如100pC/g,对应振动加速度1g时输出100pC电荷)、反馈电容(如100pF,决定电压转换系数:V=Q/C)、输入偏置电流(<1pA,避免电荷泄漏导致信号失真)。调制过程中,电荷放大器通过反馈电容形成负反馈,将高阻抗电荷信号转化为低阻抗电压信号,转化精度可达±0.5%。

模数转换(ADC)前的关键调制准备:抗混叠调制

    模拟信号转化为数字信号前,必须经过抗混叠滤波调制,这是避免数字信号失真的核心步骤。根据奈奎斯特采样定理,ADC的采样频率必须大于信号最高频率的2倍,否则高频信号会“混叠”到低频段,导致数字信号误读。

    抗混叠调制的核心设计要求:截止频率=ADC采样频率/2.56(预留安全裕量),滤波阶数≥8阶(保证陡峭的滚降特性)。例如,工业振动监测系统采用10kHz采样率的ADC,抗混叠滤波调制的截止频率需设定为5kHz,通过8阶贝塞尔滤波,使5kHz以上信号幅值衰减80dB以上,彻底避免混叠失真。调制后的模拟信号,再通过Σ-Δ调制器完成高精度模数转换,Σ-Δ调制器通过过采样和噪声整形技术,将量化噪声推至高频段,进一步提升低频频段的信号精度,24位Σ-Δ ADC的调制精度可达到±1LSB(最低有效位)。


基础调制技术的时代价值——智能感知的“底层基石”

    信号调理的基础调制技术,看似是“信号的简单加工”,实则是智能感知产业的底层支撑。在物联网、工业互联网快速发展的今天,无论是亿万个低功耗传感器组成的感知网络,还是高精度医疗设备的生命体征监测,都离不开精准调制技术的保障。正是这些对幅值、频率、阻抗的精细化调制,让传感器从“能采集信号”升级为“能精准传递信号”,为后续的数据分析、智能决策提供了可靠的原始数据。在数字经济时代,基础调制技术的迭代,更是推动智能感知设备向“更精准、更低功耗、更小体积”发展的核心动力,为万物互联的实现筑牢了第一级台阶。
